In contextul cresterii instalatiilor fotovoltaice, este esential ca electricienii si proiectantii sa cunoasca cerintele legale si tehnice privind amplasarea panourilor in raport cu sistemele de protectie la trasnet. Un aspect adesea neglijat este distanta minima intre panourile fotovoltaice si conductorii de coborare ai paratrasnetului. Nerespectarea acestor distante poate compromite siguranta sistemului si poate conduce la defectiuni majore in cazul unui trasnet.
Ce spune normativul I7 Normativul I7/2011 (revizuit si completat in 2024) reglementeaza modul de proiectare si realizare a instalatiilor de protectie impotriva trasnetului. In cadrul acestuia, sunt specificate distantele minime de separare intre conductoarele sistemului de captare si elementele metalice sau echipamentele electrice (inclusiv panourile fotovoltaice), pentru a evita aparitia descarcarilor laterale.
Conform normativului, aceste distante variaza in functie de tipul conductorului:
1. Conductor neizolat (ex: cupru, OLZn):
- Distanta minima fata de panourile fotovoltaice: ≥ 1,5 m in aer
- Este interzisa apropierea cablurilor sau panourilor PV in zona de protectie directa a traseului de coborare neizolat

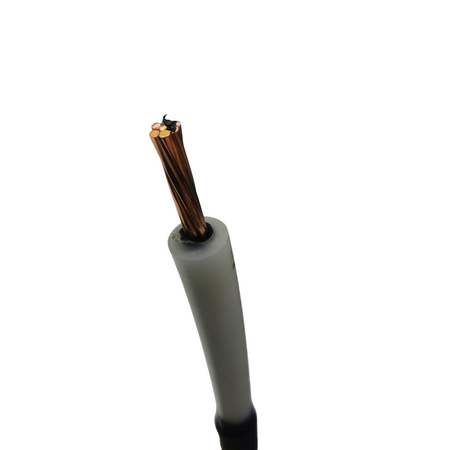

2. Conductor izolat HV (ex: isCon, TRV):
- Daca este folosit conductor special izolat pentru paratrasnet, distanta minima poate fi redusa pana la ≥ 0,75 m in aer
- Acest tip de conductor este recomandat acolo unde instalatia PV se apropie inevitabil de zona de coborare
Aceste valori sunt extrase din completarea adusa in 2024 la normativul I7, care permite reducerea distantelor de siguranta doar in cazul utilizarii conductoarelor de inalta tensiune cu izolatie certificata.
De ce sunt importante aceste retrageri Energiea unui trasnet care strabate traseul de coborare poate provoca descarcari laterale catre panourile PV sau cablurile DC daca nu este respectata distanta de separare. Acest risc este majorat in cazul in care conductorul este neizolat si se afla in apropierea elementelor metalice active.
Folosirea conductorilor izolati permite apropierea sistemelor PV, dar doar daca acestia sunt corect dimensionati, instalati si certificati conform standardelor (ex: EN 62305-3).
Recomandari pentru proiectanti si electricieni
- Verificati inca din faza de proiectare traseul conductorilor de coborare si pozitia panourilor PV.
- Daca distanta nu poate fi respectata, folositi conductor izolat certificat (ex: conductor izolat HV cu capete specializate).
- Mentionati in documentatia tehnica distantele de retragere si justificarea alegerii tipului de conductor.
- Consultati intotdeauna versiunea actualizata a normativului I7 si cerintele EN 62305-3 pentru a respecta cerintele legale si de siguranta.
Concluzie Respectarea distantelor minime intre panourile fotovoltaice si conductorii de paratrasnet este esentiala pentru siguranta sistemului si evitarea avariilor costisitoare. Noul normativ I7, completat in 2024, ofera solutii tehnice moderne, precum conductorii izolati, dar cere atentie sporita in aplicarea corecta a acestor reguli. Proiectarea atenta si alegerea componentelor potrivite raman cheia unui sistem PV sigur si durabil.
